指纹一体机实现博世报警主机布撤防方案

简要内容：海康指纹机一体机接入博世报警主机实现布撤防

按门铃按钮实现布防，按指纹实现撤防。总结来说就是，

1指纹机门铃功能联动指纹机的报警输出，输出信号给到博世报警主机，实现布防；

2按指纹即是联动指纹机的门锁输出，输出信号同样给到报警主机，实现撤防。

接线：指纹一体机报警输出NO、COM接其中一个未使用防区（这里假设为第10个防区）

指纹一体机门锁输出NO、COM接另外一个未使用防区（这里假设为第11个防区）

一、博世键盘编程设置：

第10 防区的防区类型设置为8，瞬态钥匙开关防区：使用钥匙开关相对公共端子短路/开路持续锁定的时间内，可系统布防

第11防区的防区类型设置为9，锁定钥匙开关防区：使用钥匙开关相对公共端子短路/开路持续锁定的时间内，可系统布防，布防成功时编程为跟随报警事件的输出会短暂触发以示操作成功；不能周界布防。防区恢复时撤防。

输入安装员密码默认1234，然后按[#]，进入[安装员菜单]。按[▼]选择防区设置-添加和更改防区-输入10，按#，直到看到防区功能选择，设置为8.（第11防区设置为防区类型9操作一致，可参考）

二、指纹一体机设置：（联动设置）

首次通电输入密码可激活，（此密码妥善保管）。

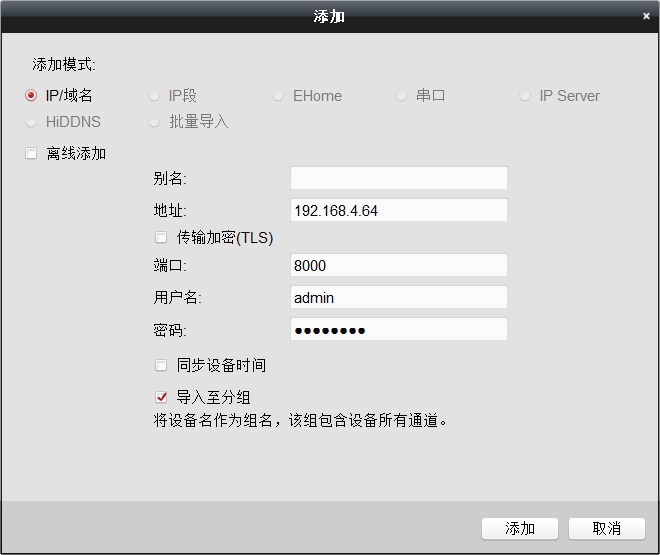

通过iVMS4200，搜索到设备，ip改为和电脑同一网段，之后把设备添加到客户端。密码为刚刚激活设备设置的密码。

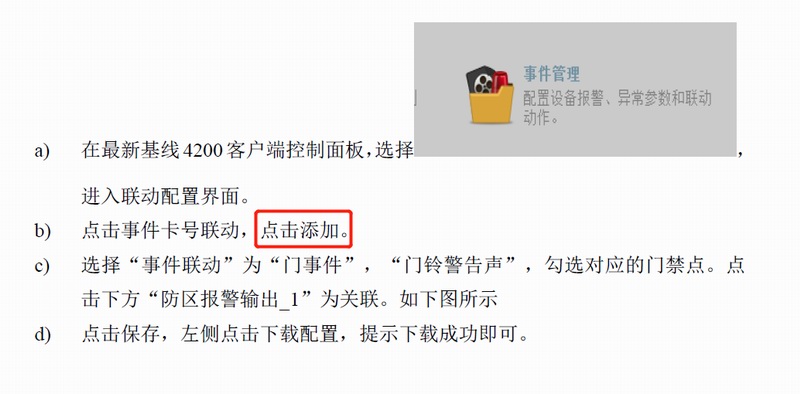

1、然后进行下面的操作，（门铃联动报警输出）

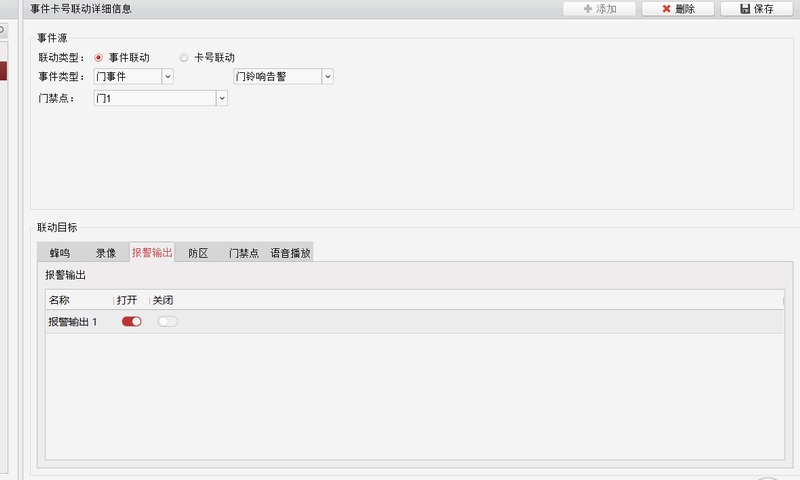

打开报警输出，保存。

2、在客户端授权人员：（按指纹联动门锁输出）

先进入系统配置-系统参数-模式切换为主机模式，设备自动重启

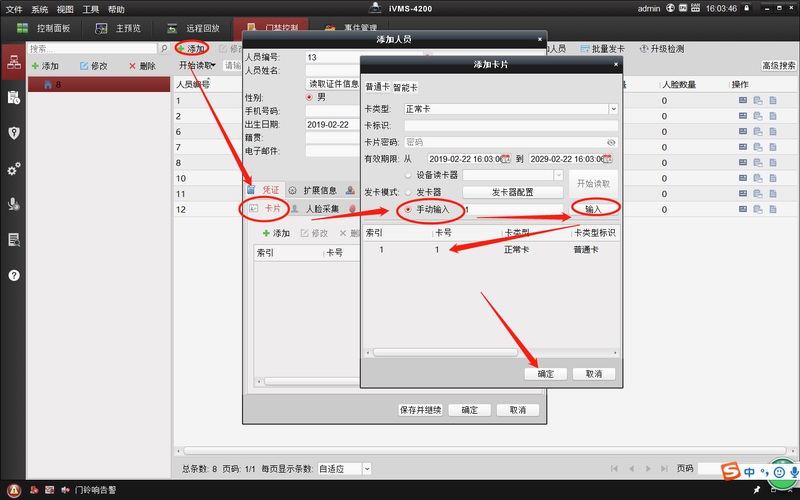

添加人员：人员卡号对应指纹机将要录入人员的卡号。

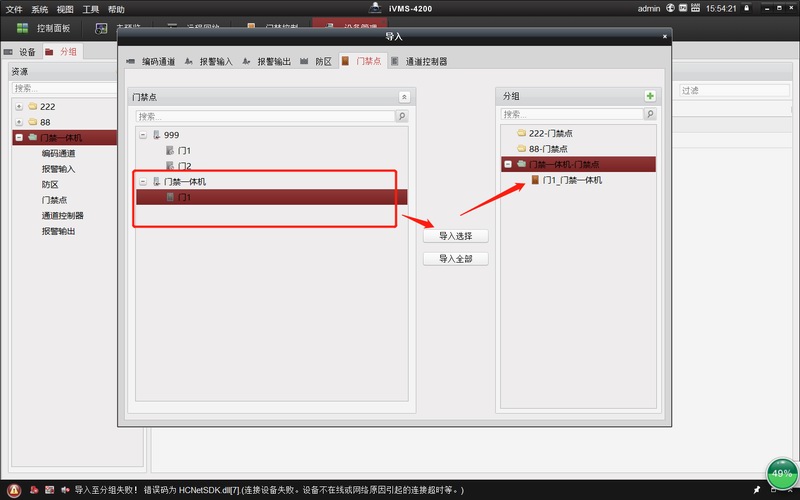

再把设备导入一个分组，设备管理--分组--门禁点

打开门禁控制，

先添加人员，之后导

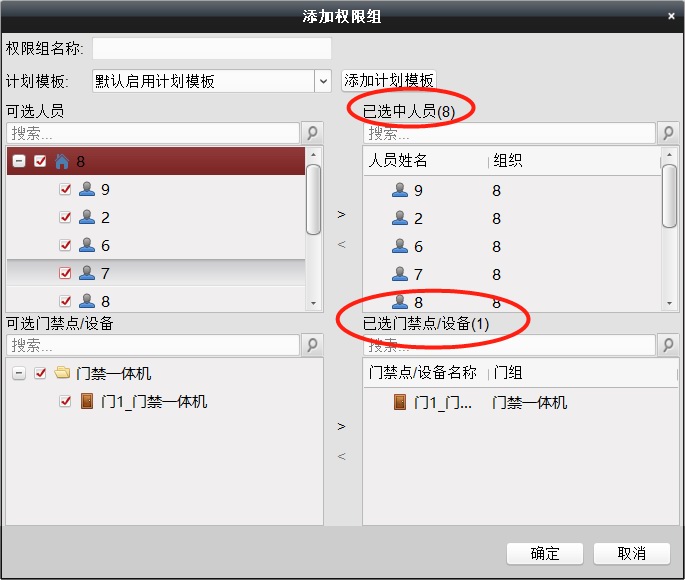

之后在门禁控制里面添加一个权限组

（选择好人员和门禁点），确定，立即下发，授权成功即联动成功。手动把已经下发权限的人远添加到指纹机。注意卡号对应。

最终实现，指纹机面板门铃布防。按指纹即可实现撤防。

常见故障排除：

1确认指纹一体机是否配置正确，按指纹机面板门铃按指纹，用万用表蜂鸣档检测报警信号输出线门锁信号输出线是否短路，短路说明配置正确，反之重新检查配置。

2确认报警主机是否配置正确，直接用线短接防区10，看是否布防成功；直接用线短接防区11,两秒后拿开，看是否撤防成功。布撤防成功说明防区功能类型配置正确，反之不正确，重新检查配置。

注意点：更改防区类型时，注意不要更改了防区功能参数，除非我们这里所说的防区10,11是被接在扩展模块的防区。

其他问题请再联系技术部。
